晴海西小学校・西中学校 図解パンフレット

MAPとして持ち歩きながら
学校を紹介できるパンフレットとしてデザインしている。

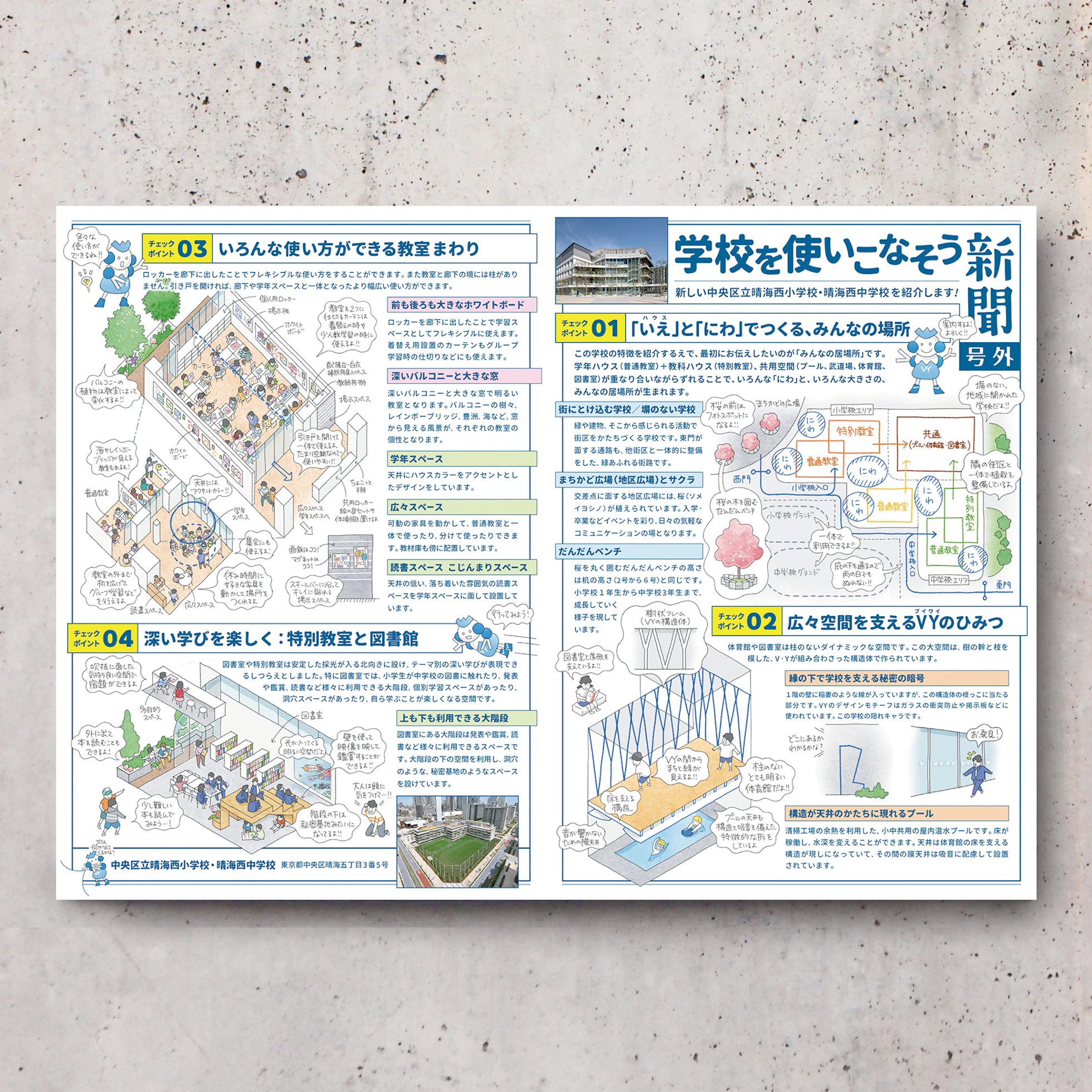

紙面サイズはA3で、学校のプリンタで出力し、折り畳んで使用する。

表面では、設計意図や構造の工夫、目的に応じた教室の使い方を解説している。

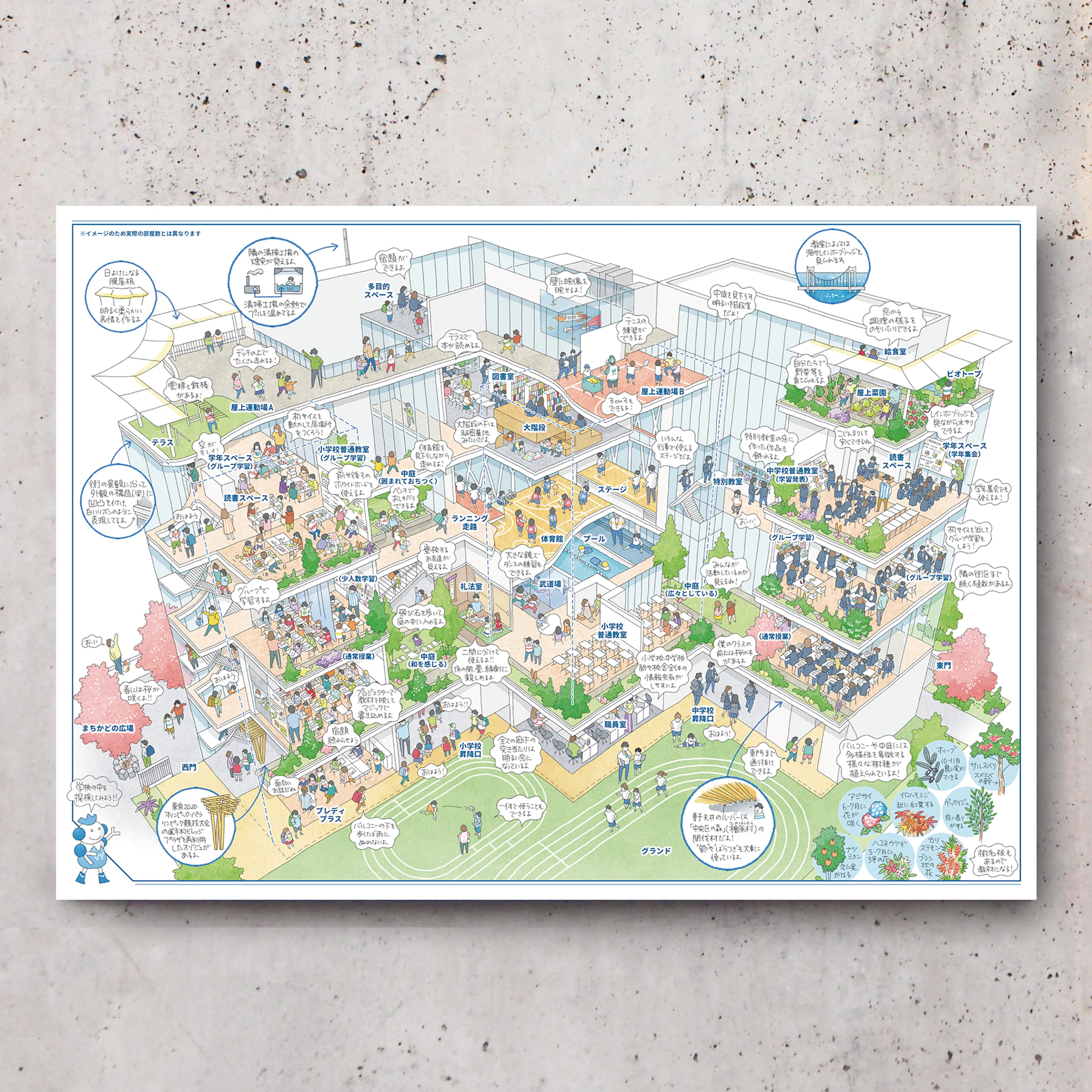

裏面は校舎全体のMAPとなっており、
全体像や自分の位置を直感的に把握できる。
特に解説が必要な部分については、吹き出しやトピックで紹介している。

実際の学校説明会では、子供たち自身がこのパンフレットを使いながら、
保護者や新入生を案内してくれているそうです。

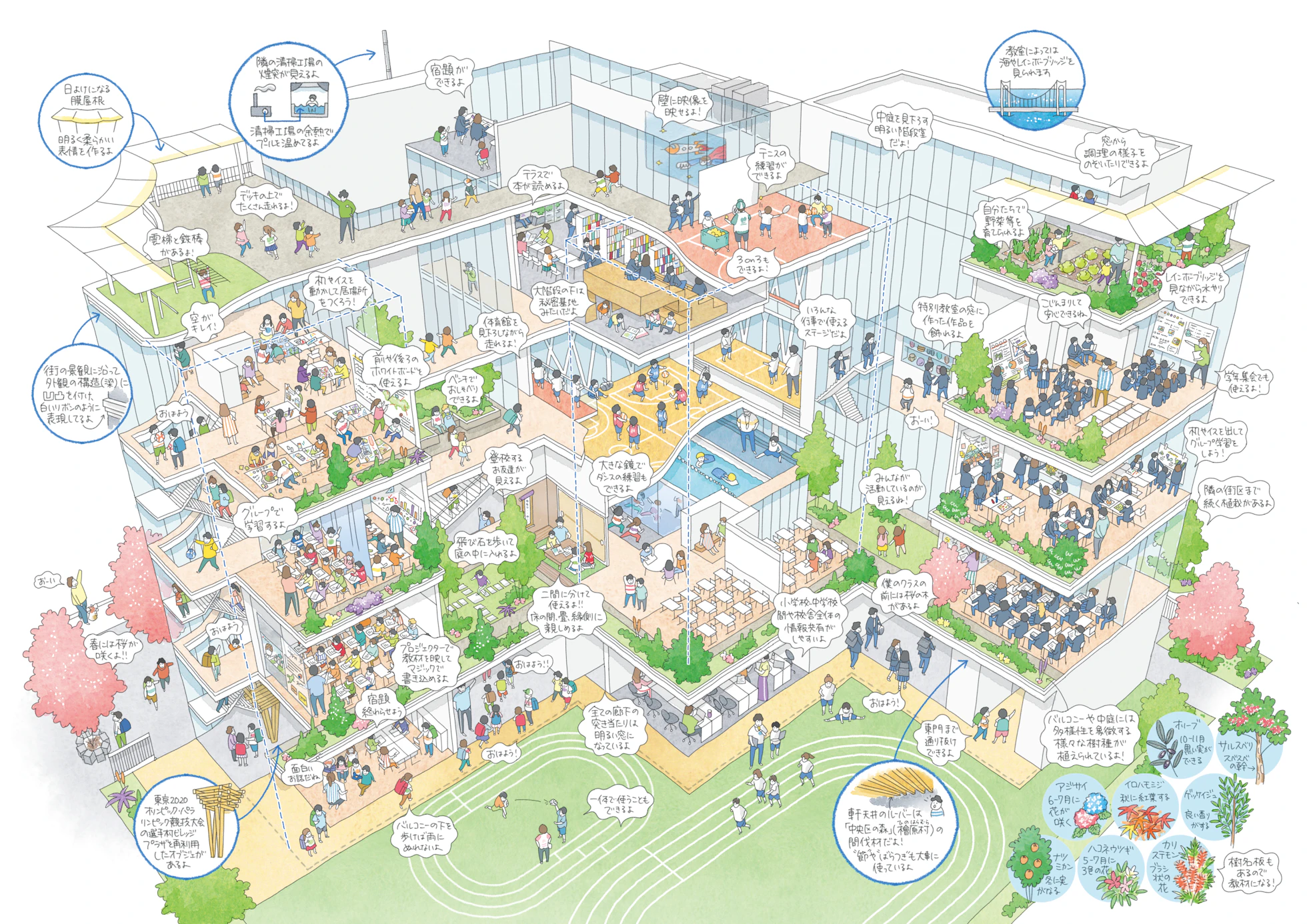

全体像。
使い方は吹き出しに、設計上の工夫は丸いコラムに、
右下の水色のエリアには植栽の説明を描いている。

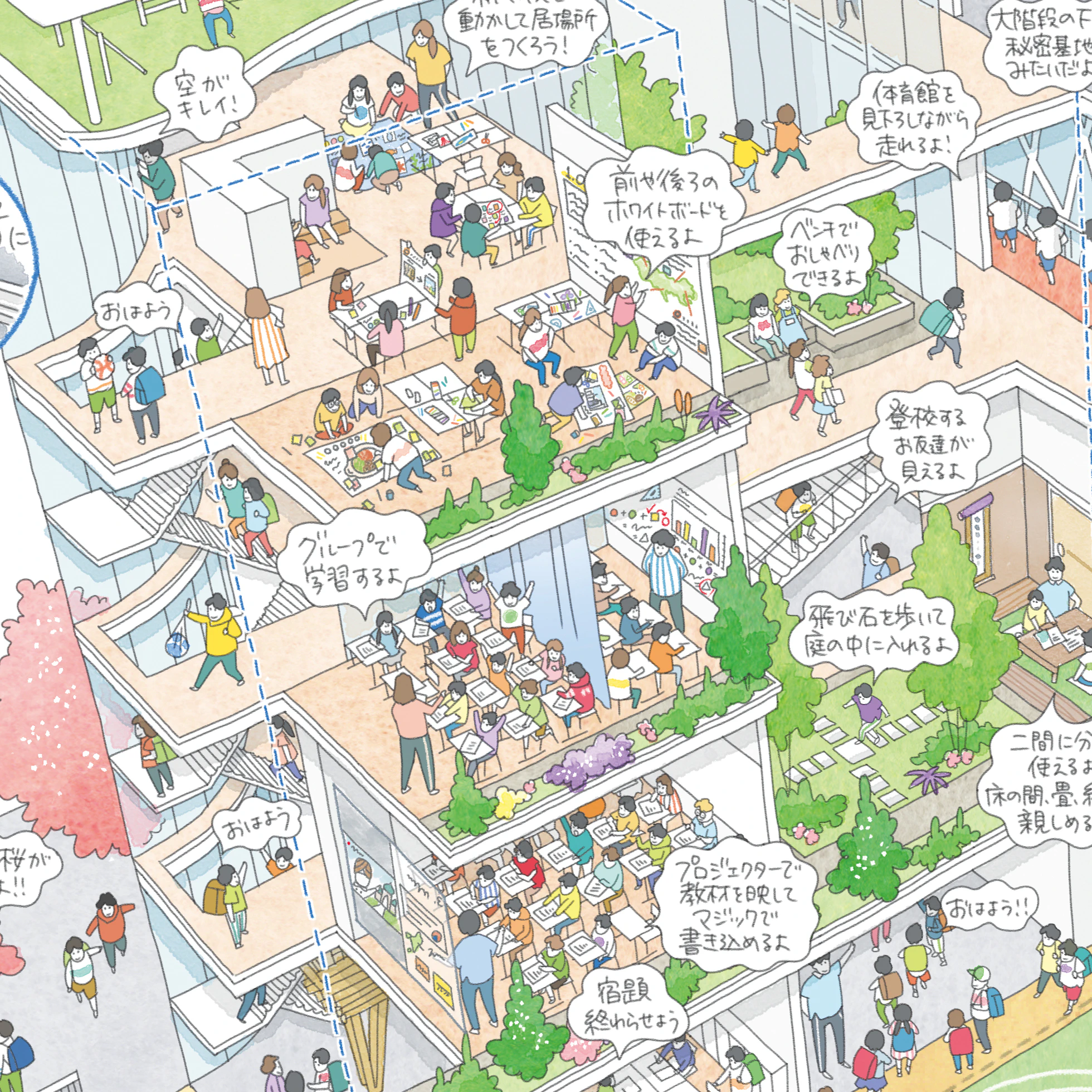

小学校エリアの授業風景。
教室の使い方は3つの階層で描かれ、
下層では普通授業、中層ではグループ学習、
上層では教室外も一体として使う多目的な授業を描いている。

校舎の核をなす共用部は、
建物の奥に位置しており見せ方を工夫している。

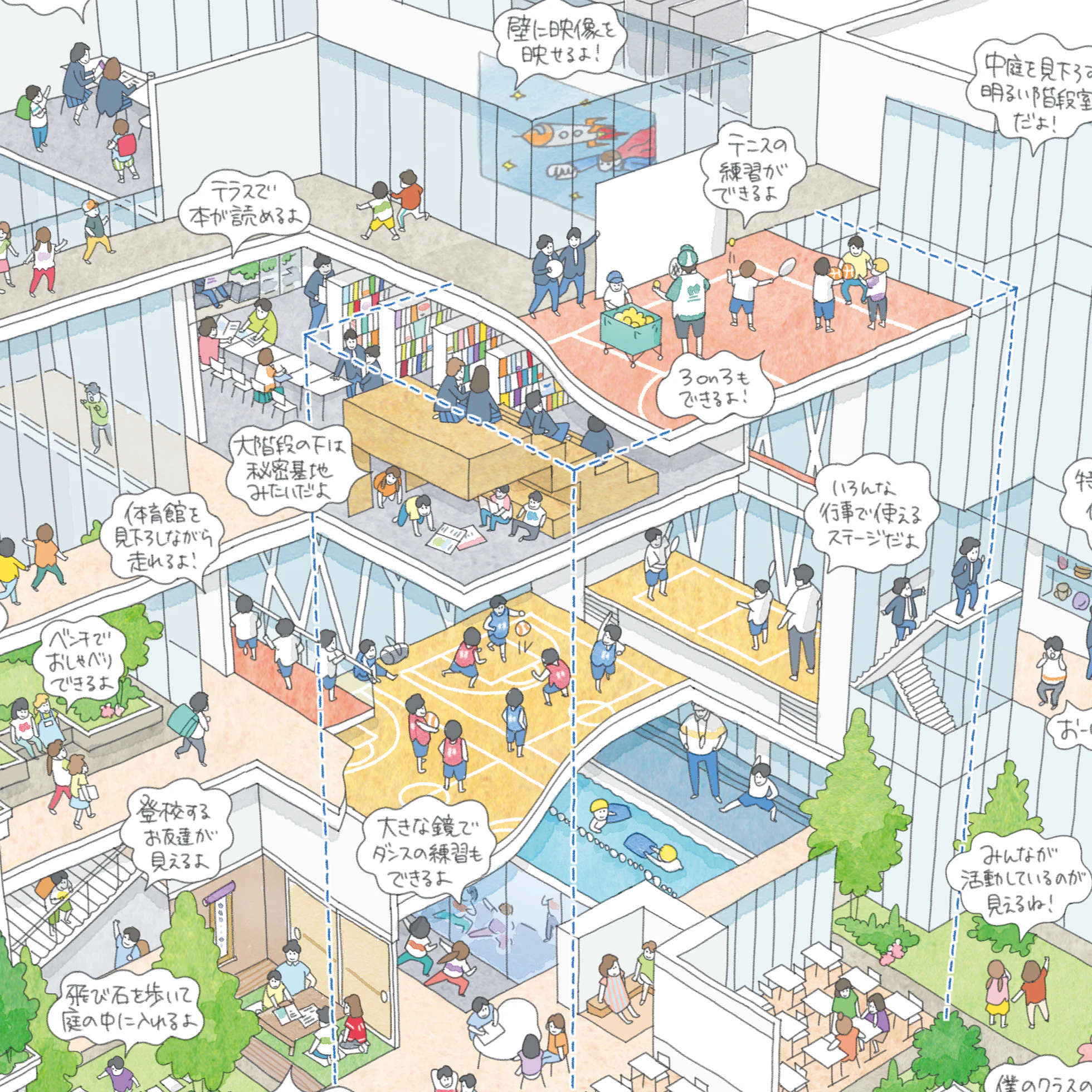

上から屋上運動スペース、図書館、体育館、
体育館の床の隙間から、プールや武道場が見えている。

中学校エリアの授業風景。
小学校と同様に、教室の使い方は3つの階層で描かれ、
下層では普通授業、中層ではグループ学習、
上層では教室外も一体として使う多目的な授業を描いている。

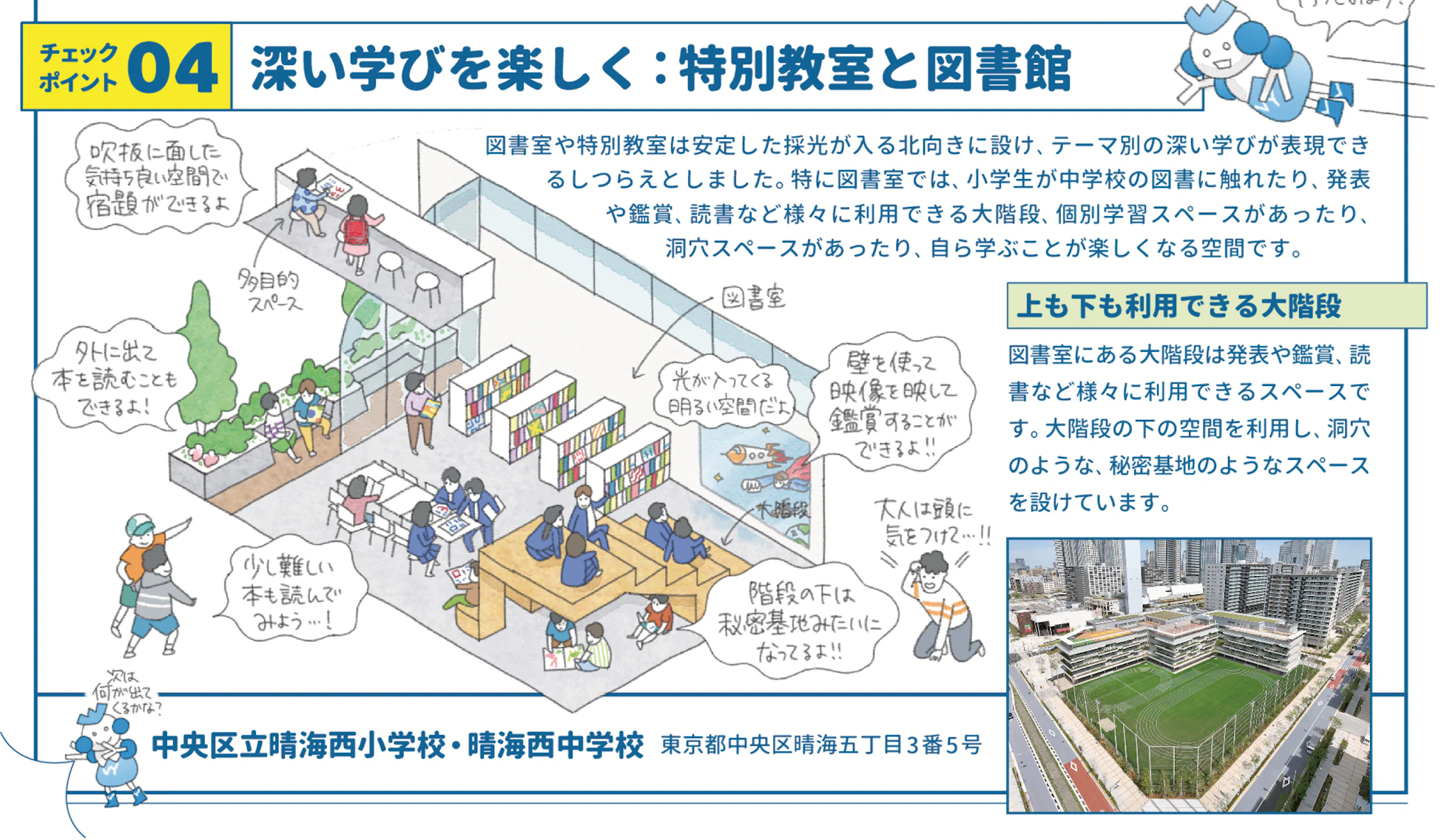

図書館の使い方の解説イラスト。

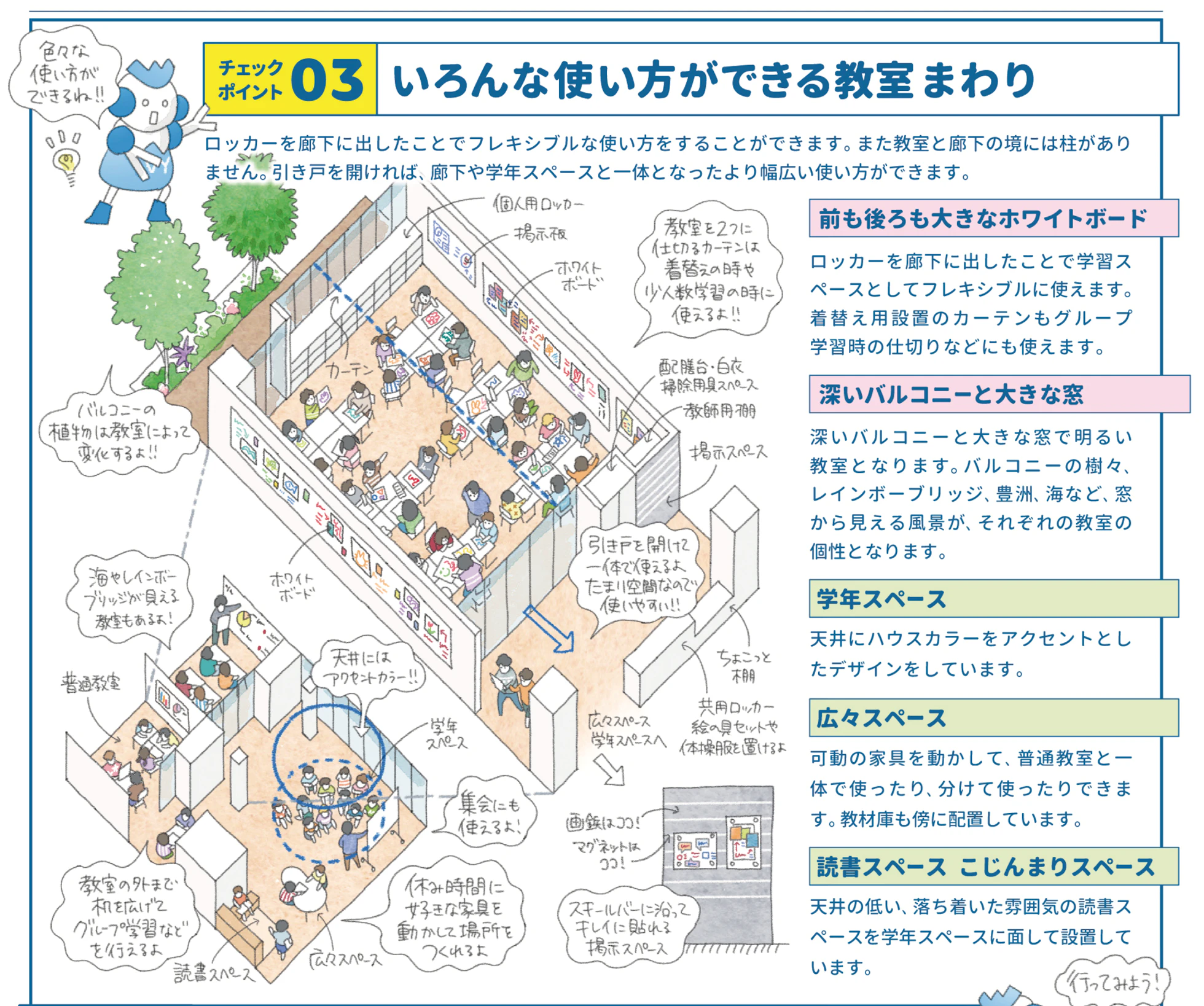

教室の使い方の解説イラスト。

メインのMAPについては、
建物竣工時にフィールドワークを行い、実空間を把握したのち、
図面からCGモデルを起こしている。

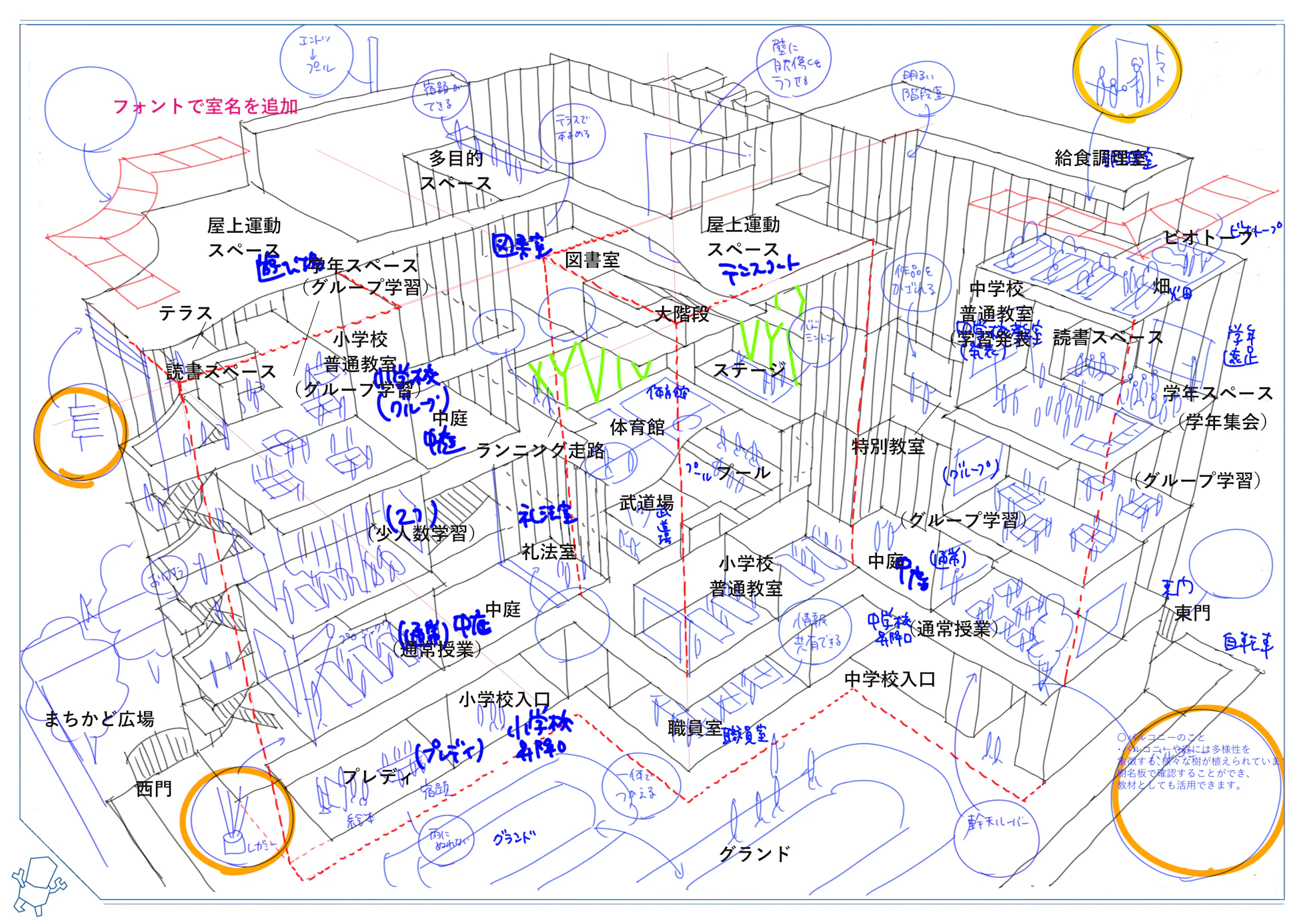

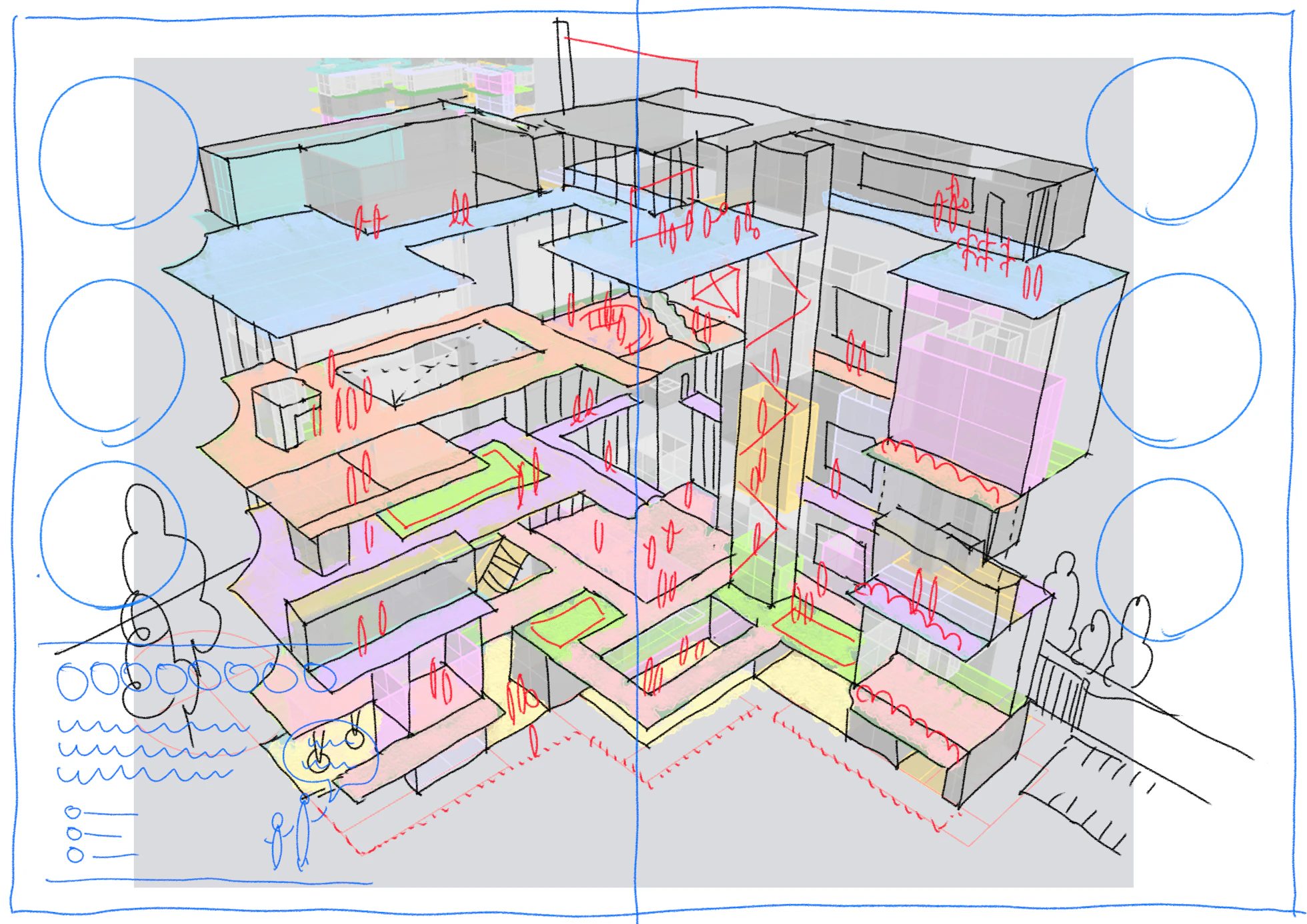

CGモデルをベースにしつつ、
見せたいものや解説の内容によって適宜手を加えていく。
実空間と詳細は異なるものの、
空間構造を直感的に把握しやすいものへと変形する。

（CGモデルの面影はあまり残らなかった、、）
